後藤商事株式会社は数多くの産業機械を販売しております。

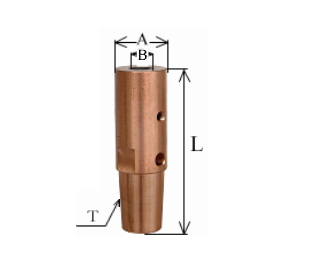

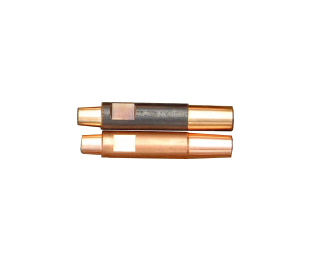

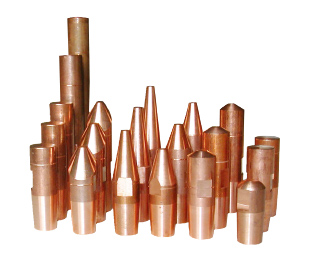

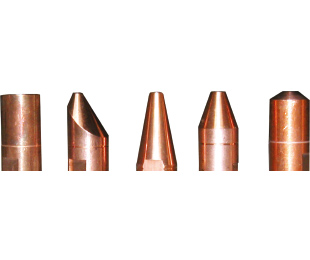

ストレートシャンク

径Φ	長さ
13	有効長	40	50	60	70	80	90	100
	全長	42	52	62	72	82	92	102
16	有効長	40	50	60	70	80	90	100	120	150
	全長	44	54	64	74	84	94	104	124	154
19	有効長	40	50	60	80	90	100	120
	全長	53	63	73	93	103	113	133

※ご要望により、各種サイズを製作いたします。

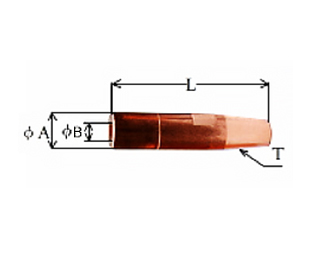

径Φ	全長	テーパー
13	30～120 ※5mm単位	1251	1201	12MT
16		1651	1601	16MT
19		1951	1901	19MT

※ご要望により、各種サイズを製作いたします。

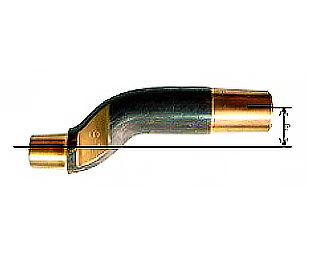

オフセットシャンク

品番	全長	偏芯長P
W-SH-16-50-P	53	3 6 9 13
W-SH-16-60-P	63	3 6 9 13 15 19
W-SH-16-80-P	83	6 9 13 15 19 25
W-SH-16-100-P	103	19

※テーパーはMTになります。

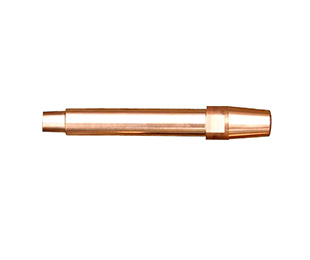

段付シャンク

径Φ	全長L							テーパー
9	38	56	76	96				1651 1601 16MT
13	56	66	76	86	96	106	116

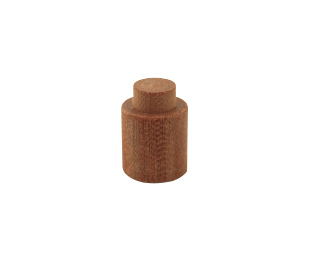

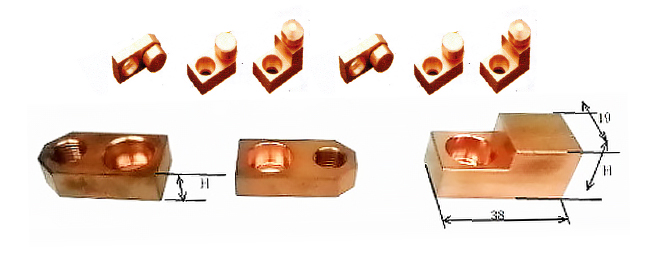

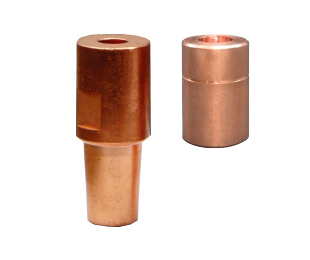

インサート電極

品番	H
W-IN-16S	8
W-IN-19S	11
W-IN-30S	22

品番	H
W-IN-16	16
W-IN-19	19

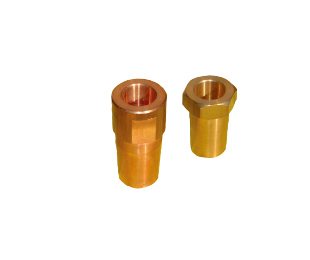

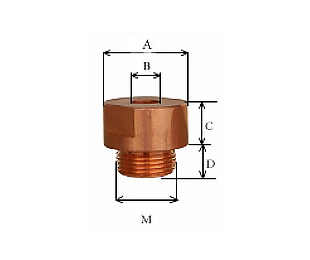

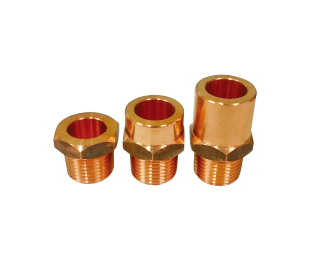

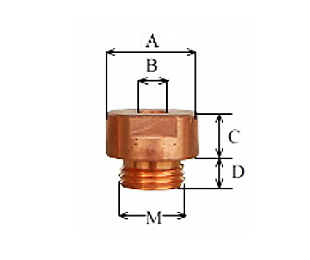

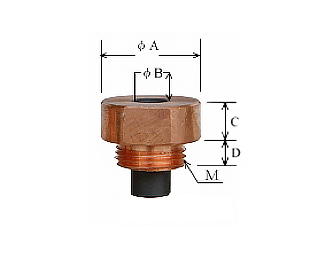

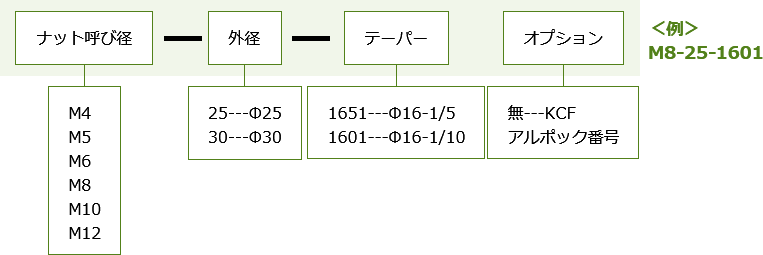

ネジアダプター

品番	有効長A　※()は全長Lを表す
A	10 (23)	15 (28)	20 (33)	30 (43)	40 (53)	50 (63)	60 (73)
B
D

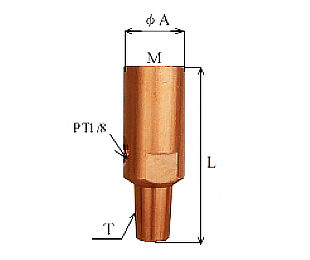

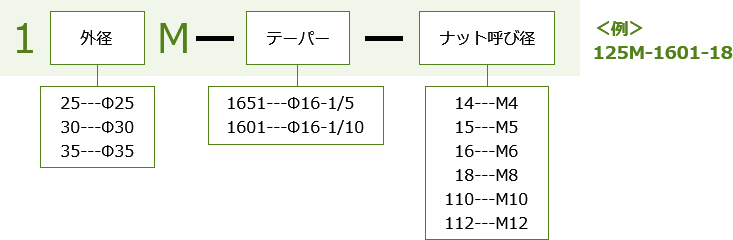

電極アダプター

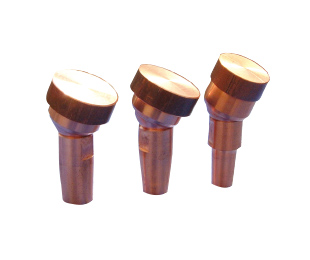

シーベルチップ

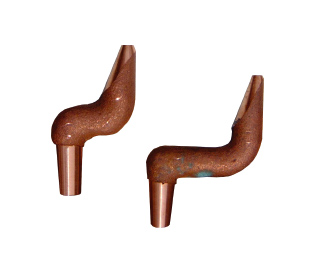

曲がりチップ

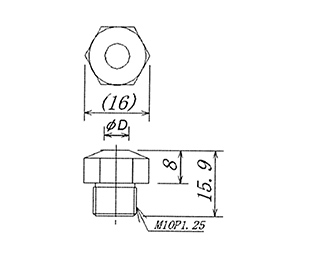

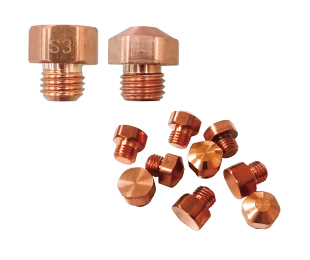

ベースチップ

品番	ΦD
W-BT-S1	6
W-BT-S2	8
W-BT-S3	14

ASSY

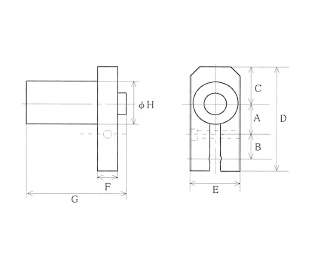

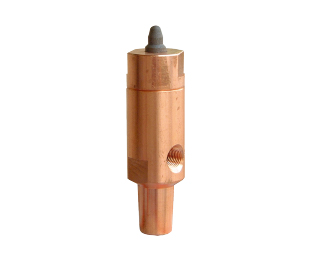

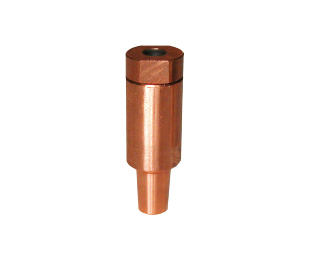

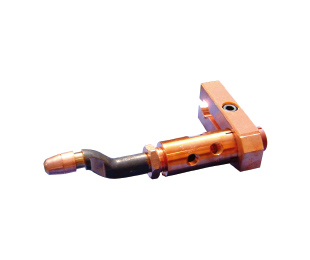

ポイントホルダー

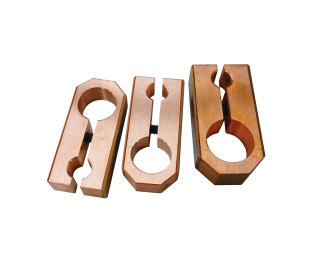

クランパー

取付クランパー品番	A	B	C	D	E	F	G	ΦH
A1	25	16	23	78	41	19	90.5	29
A2		29		91
B	33	21	27	95	48	24	96.5	35

※ご要望により、各種サイズを製作いたします。

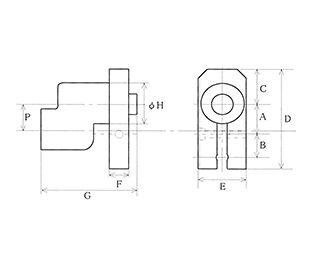

取付クランパー品番	A	B	C	D	E	F	G	ΦH	P
C1*13	25	16	23	78	41	19	90.5	29	13
C2*13		29		91
C1*19		16		78					19
C2*19		29		91

※ご要望により、各種サイズを製作いたします。

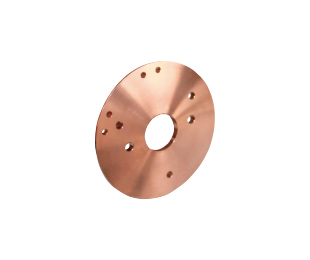

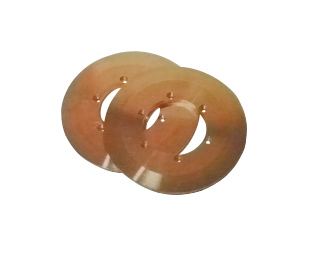

シーム溶接用ローラー電極

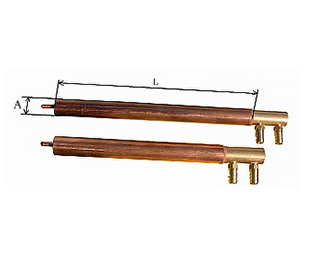

ストレートホルダー

ΦA	L	テーパー
25	150	1651 1601 16MT
	200
	250
	300
	350
32	200	1651　2051 1601　2001 16MT　20MT
	250
	300
	350

※ご要望により、各種サイズを製作いたします。

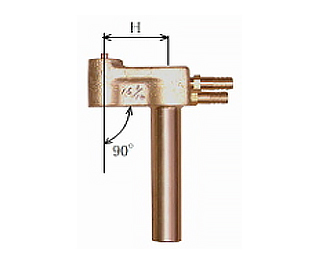

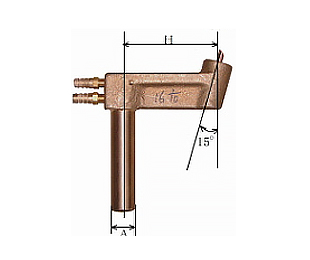

L型ホルダー

ΦA	H	角度	テーパー
25	50 70 100	90 15	1651 1601
32

※ご要望により、各種サイズを製作いたします。

ホーン

＜例＞ホーン：Φ60*300
段付ホーン：Φ70-60-250-32

ホーン押え径 ΦA	本体取付径 ΦB	ホルダー径 ΦC	全長L
60	60	25	200
			300
			350
			400
			500
			600
70	70	32	200
70	60	32	250
65	60	25	250
65	60	32	250

※ご要望により、各種サイズを製作いたします。

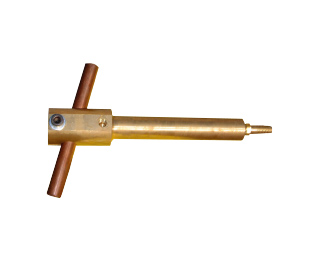

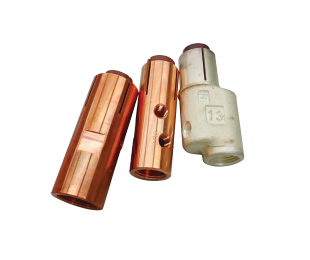

差し込み電極ホルダー

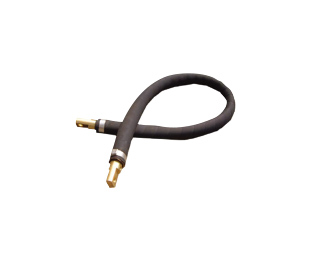

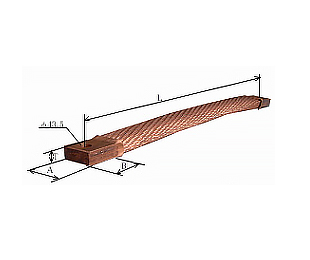

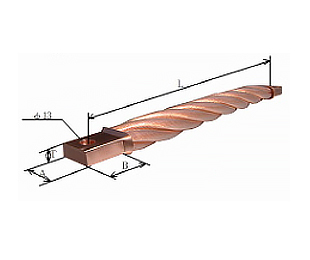

空冷ケーブル

m㎡	長さ(L)	A	B	T
375	200～1,500	32	35	18
500	200～1,500	38	38	19
600	300～1,000	38	38	22

※ご要望により、各種サイズを製作いたします。

日立空冷ケーブル

m㎡	長さ(L)	A	B	T
5*75	200～1,500	33	43	19
5*100	200～1,500	38	43	21

※ご要望により、各種サイズを製作いたします。

水冷ケーブル

m㎡	長さ(L)
180	600～2,000
250	800～2,500

※ご要望により、各種サイズを製作いたします。
